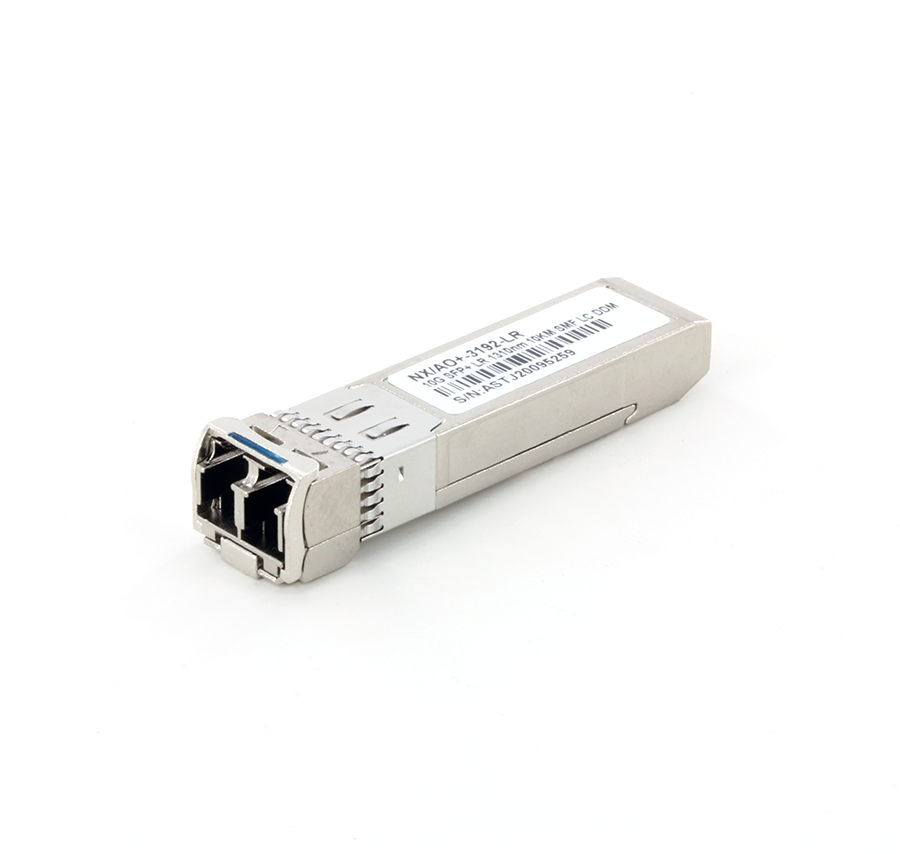

SFP+ 10G, 10km SMF LC DDM

Transceiver DFB 10Gigabit SFP+ jest przeznaczony do przesyłania i odbierania danych optycznych za pośrednictwem światłowodu jednomodowego o długości łącza 10 km.
Interfejs elektryczny modułu SFP+ LR jest zgodny ze specyfikacjami elektrycznymi SFI. Impedancja wejściowa nadajnika i wyjściowa odbiornika wynosi 100 omów. Linie danych są wewnętrznie sprzężone z prądem przemiennym. Moduł zapewnia zakończenie różnicowe i redukuje konwersję różnicową do trybu wspólnego, zapewniając wysoką jakość zakończenia sygnału i niski poziom EMI.
Nadajnik przetwarza szeregowe dane elektryczne PECL lub CML 10Gbit/s na szeregowe dane optyczne zgodne ze standardem 10GBASE-LR. Zapewniono blokadę transmisji (Tx_Dis) kompatybilną z otwartym kolektorem. Logiczne „1” lub brak połączenia na tym styku uniemożliwi transmisję lasera. Logiczne „0” na tym styku zapewnia normalne działanie. Nadajnik posiada wewnętrzną pętlę automatycznego sterowania mocą (APC), aby zapewnić stałą moc optyczną przy wahaniach napięcia zasilania i temperatury.

Dostępny jest kompatybilny z otwartym kolektorem błąd transmisji (Tx_Fault). TX_Fault to styk wyjściowy modułu, który w stanie wysokim wskazuje, że nadajnik modułu wykrył błąd związany z działaniem lasera lub bezpieczeństwem. Styk wyjściowy TX_Fault jest otwartym drenem/kolektorem i powinien być podciągnięty do hosta Vcc_Host za pomocą rezystora w zakresie 4,7-10 kΩ. TX_Disable to styk wejściowy modułu. Gdy TX_Disable jest ustawiony na wysoki lub pozostawiony otwarty, wyjście nadajnika modułu SFP+ powinno zostać wyłączone. Ten styk powinien być podciągnięty do VccT z rezystorem 4,7 kΩ do 10 kΩ.

Odbiornik konwertuje szeregowe dane optyczne 10Gbit/s na szeregowe dane elektryczne PECL/CML. Zapewniona jest funkcja utraty sygnału kompatybilna z otwartym kolektorem. Rx_LOS, gdy wysoki wskazuje poziom sygnału optycznego poniżej poziomu określonego w odpowiedniej normie. Styk Rx_LOS jest wyjściem typu otwarty dren/kolektor i powinien być podciągnięty do Vcc_Host w hoście z rezystorem w zakresie 4,7-10 kΩ lub z aktywnym zakończeniem. Filtrowanie zasilania jest zalecane zarówno dla nadajnika, jak i odbiornika. Sygnał Rx_LOS jest przeznaczony jako wstępna wskazówka dla systemu, w którym zainstalowany jest SFP+, tak że siła odbieranego sygnału jest poniżej określonego zakresu. Takie wskazanie zwykle wskazuje na niezainstalowane kable, uszkodzone kable lub wyłączony, uszkodzony lub wyłączony nadajnik na drugim końcu kabla.
